Phòng sơn và những điều cần biết về phòng sơn.

   Phòng sơn và những điều cần biết về phòng sơn.

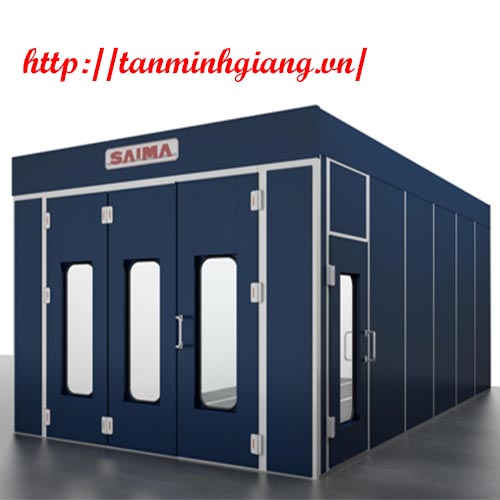

          Phòng sơn của công ty chúng tôi có tên gọi là SAIMA GrandiMezzi, Lời đầu tiên rất cảm ơn quý khách đang đọc bài viết này và sử dụng phòng sơn của chúng tôi.

Phòng sơn SAIMA GrandiMezzi được sử dụng để sơn xe ô-tô và các bộ phận của xe. Tuyệt đối không sử dụng vào các mục đích khác.

         Nhà sản xuất cũng như đơn vị phân phối sẽ không chịu trách nhiệm cho bất kì hư hỏng, tai nạn nào liên quan đến việc sử dụng không đúng chức năng của phòng sơn.







Đặc điểm phòng sơn

  • Bảng  điều khiển dễ dàng sử dụngNhiệt độ sấy có thể điều chỉnh đến 1100C.
  • Đầu đốt sẽ tự động ngừng khi nhiệt độ sấy đạt đến nhiệt độ đặt trước.
  • Bộ chống nhiễu điện từTrao đổi khí hoàn toàn trong quá trình sơn cũng như quá trình sấy.
  • Tự động mở cửa phụ trong trường hợp áp suất trong phòng vượt quá mức cho phép.
  • Việc đóng mở điện được bảo vệ bằng các khởi động từ.
  • Trần và tường với vật liệu chịu nhiệt chất lượng cao.
  • Lọc dập bụi tự động
  • Tự động trao đổi nhiệt để đưa phòng về nhiệt độ ban đầu sau khi hoàn tất quá trình sấy.
  • Nút ấn khẩn cấp
  • Bảng điều khiển 110V
  • Đèn báo hoạt động ở các quá trình

 Mô tả chi tiết về phòng sơn



- Hình ảnh và chi tiết





  1. Đèn trần phòng sơn 30W
  2. Đường lấy gió của bộ cấp gió
  3. Ống lấy gió
  4. Màn trập tự động cửa gió vào
  5. Bộ trao đổi nhiệt trước lọc
  6. Quạt cấp gió; lưu lượng 16.000/41.000 m3/h
  7. Bộ trao đổi nhiệt. Dạng ống
  8. Bộ trao đổi nhiệ. Đầu đốt
  9. Ống dẫn nhiệt
  10. Đường đi của gió
  11. Lọc trần
  12.  Lỗ thoát của gió
  13. Đèn tường phòng sơn 30w
  14. Bộ hút gió ống lắp hình thang
  15. Bộ hút gió lọc bằng sợi tổng hợp có thể chọn loại lọc than hoạt tính
  16. Bộ hút gió quạt hút
  17. Bộ hút gió màn trập gió ra
  18. Bộ hút gió
  19. Bộ trao đổi nhiệt cấp gió
  20. Đầu nối giảm rung động



 Đường hầm hút gió







  • Phòng sơn được thiết kế với đường hầm hút gió nằm ở bên dưới. Đường hầm này giúp cho lượng không khí hút ra ngoài được triệt để, tạo điều kiện trao đổi gió một cách tốt nhất.

  • Việc lắp đặt đường hầm này phải do chuyên gia kĩ thuật thực hiện dưới sự giám sát của nhà sản xuất/ đơn vị phân phối.

  • Chiều cao của hầm phải lớn hơn 80cm để đảm bảo không khí lưu thông một cách tốt nhất. Kích thước tiêu chuẩn cho đường hầm là 150x80 cm và không được có góc co lớn hơn 90



Phía trước của phòng sơn

  • Cửa chính của phòng sơn được trang bị cửa cuốn chất lượng cao, cho phép ra vào xe một cách dễ dàng nhất.





Tường phòng sơn

  • Tường phòng sơn được làm từ thép dày 0.8 mm với lớp cách nhiệt, cách âm tiêu chuẩn bên trong. Nhờ có tường phòng sơn, ánh sáng trong phòng được tăng lên đáng kể đảm bảo khả năng quan sát trong quá trình làm việc.Tường phòng sơn được sơn trắng ở trong và bên ngoài là lớp che phủ vinyl.Màu xanh đậm là màu được SAIMA chọn lựa để đem đến cho quý khách hàng sự hài hòa cho gara của mình.

  • Từng bức tường được nối với nhau bằng khớp chữ H, đảm bảo chắc chắn suốt quá trình sử dụng.



Trần và sàn của phòng sơn

  • Phía trên của phòng sơn, lọc trần được thiết kế với vật liệu chất lượng cao từ Saima Meccanica S.P.A. Cùng với trần, sự kết hợp này tạo nên điểm nhấn cho phòng sơn. Tại khu vực này, không khí được làm sạch một lần nữa trước khi được cấp vào trong phòng. Nhờ có lọc trần, không khí được lọc sạch những bụi bẩn dù là nhỏ nhất để đảm bảo cho việc sơn – sấy đạt chất lượng tốt nhất.



Bộ phận trao đổi nhiệt.

  • Bộ trao đổi nhiệt là một phần bắt buộc của phòng sơn để nó hoạt động. Được làm từ cấu trúc thép vững chắc, bên ngoài được sơn phủ tĩnh điện chất lượng cao. Điều quan trọng nhất trong việc thiết kế bộ trao đổi nhiệt chính là đảm bảo cho công tác bảo trì, bảo hành diễn ra một cách dễ dàng nhất. Các kĩ sư của Saima đã phát triển bộ phận trao đổi nhiệt với những yêu cầu như trên.

  • Các tấm che của bộ trao đổi nhiêt được gắn thông qua các nút vặn. Bên một phía của bộ trao đổi nhiệt chính là đầu đốt, thường nằm bên phía đối diện đó chính là đầu phun dầu, phun dầu vào đầu đốt.

Bên trong bộ trao đổi nhiệt gồm có:

  • Quạt cấp, cấp gió vào phòng sơn, sử dụng mô-tơ chất lượng cao.

  • Buồng cháy với bộ trao đổi nhiệt dạng ống để làm nóng không khí trước khi đưa vào trong phòng sơn.



Bộ phận thoát gió.

  • Bộ phận này có nhiệm vụ hút gió trong phòng sơn, gió sẽ đi qua lớp lọc trước khi ra ngoài nhằm bảo vệ môi trường. Được làm từ thép với cấu trúc vững chắc, các tấm panel được gắn chặt vào khung thép để cô lập với gió được hút ra vì gió này rất độc và dễ cháy.



Mô-tơ điện

  • Saima Meccanica S.p.A sử dụng mô-tơ  điện IEC 34-I





 Trên đây là những mô tả chi tiết về tính năng, đặc điểm về phòng sơn SAIMA GrandiMezzi.



 Để hiểu hơn về các nguyên lý hoạt động của phòng sơn mời bạn đọc bài viết Nguyên lý hoạt động của phòng sơn.
